W skrócie
Opisz każdy etap procesu, w którym pojawia się emisja.
Zbierz informacje o materiałach, zagrożeniach i istniejących pomiarach.
Narysuj stanowisko, ruch operatora, materiału i powietrza zakłócającego.
Odciąg miejscowy powinien przechwycić zanieczyszczenie możliwie blisko miejsca, w którym powstaje, zanim rozproszy się w strefie oddychania i hali. Nie da się go sensownie dobrać po samej nazwie procesu. Trzeba zobaczyć cykl pracy, położenie emisji, ruch operatora, kierunek strumienia oraz ograniczenia stanowiska. Dopiero na tej podstawie projektant może rozważyć ssawę, okap, ramię, stół lub inną obudowę.
Ten poradnik służy do zebrania danych przed zleceniem koncepcji. Nie zastępuje pomiarów, oceny ryzyka, projektu wentylacji ani wymagań bezpieczeństwa dla konkretnego procesu. Pomaga natomiast uniknąć zakupu urządzenia, które ma odpowiednią nazwę handlową, ale znajduje się za daleko od źródła, przeszkadza pracownikowi lub nie współpracuje z resztą instalacji.
Obserwuj pełny cykl pracy, nie tylko moment największego pylenia
Przejdź przez proces od przygotowania materiału do sprzątania stanowiska. Zapisz, kiedy emisja się zaczyna, jak długo trwa, czy pojawia się stale czy skokowo oraz co dzieje się po wyłączeniu maszyny. W wielu procesach zanieczyszczenie powstaje również podczas opróżniania, przesypywania, wymiany narzędzia albo czyszczenia. Odciąg zaplanowany wyłącznie pod główną operację może nie obejmować tych etapów.

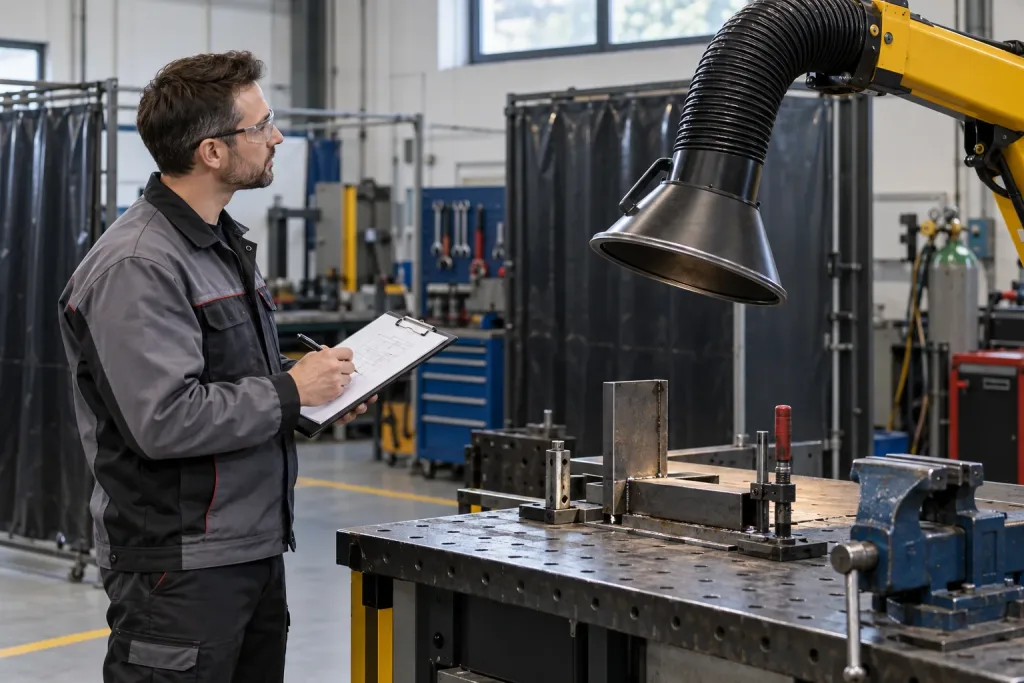

Narysuj źródło emisji względem pracownika. Zaznacz kierunek ruchu narzędzia, obrabianego elementu i powietrza pochodzącego z bramy, nawiewu lub wentylatora. Film z boku i z góry może pomóc specjalistom zrozumieć sekwencję, ale nie zastępuje oględzin i pomiarów. Nie publikuj nagrań zawierających dane pracowników lub poufny proces bez odpowiedniej podstawy.
Zbierz informacje o używanych materiałach i dostępne dokumenty dotyczące zagrożeń. Nie nazywaj każdego widocznego dymu lub pyłu w ten sam sposób. Rodzaj zanieczyszczenia wpływa na dobór, filtrację, sposób prowadzenia przewodów i bezpieczeństwo całego układu. Jeśli nie masz pewności, wpisz „do ustalenia” i wskaż źródło danych, zamiast zgadywać skład.
Zmapuj przestrzeń, ruch operatora i przeszkody
Zmierz obszar roboczy, pozycje materiału oraz zakres ruchu narzędzi. Odciąg umieszczony idealnie na szkicu może w praktyce blokować podawanie detalu, ograniczać widoczność albo zmuszać pracownika do ciągłego odsuwania ssawy. Obserwuj kilka cykli wykonywanych przez różnych operatorów. Różnice pokażą, czy potrzebny jest element stały, regulowany czy rozwiązanie obejmujące większą część stanowiska.
Na rzucie zaznacz konstrukcję budynku, bramy, instalacje, urządzenia, drogi transportowe i strefy serwisowe. Ustal, którędy mógłby przebiegać przewód i gdzie znajduje się miejsce na kolejne elementy układu. Nie projektuj trasy samodzielnie, jeśli nie masz do tego kompetencji. Chodzi o ujawnienie konfliktów przed wizją lokalną, a nie zatwierdzenie rozwiązania.
| Obserwacja | Co zapisać | Dlaczego ma znaczenie |
|---|---|---|
| źródło emisji | miejsce, rozmiar i zmiana położenia | określa możliwość przechwycenia blisko procesu |
| ruch operatora | pozycje ciała, zasięg rąk i dostęp do narzędzi | odciąg nie może wymuszać omijania zabezpieczenia |
| ruch materiału | podawanie, obrót, odbiór i czyszczenie | wpływa na kształt oraz regulację elementu przechwytującego |
| powietrze zakłócające | bramy, nawiewy, wentylatory i przeciągi | może odchylać strumień poza strefę przechwycenia |
| obsługa po pracy | opróżnianie, czyszczenie, wymiana filtrów | tworzy osobne narażenie i obowiązki serwisowe |
Przekaż projektantowi problem, a nie gotowe urządzenie
Zapytanie powinno zawierać opis procesu, materiały, liczbę stanowisk, czas pracy, dostępne pomiary, rysunek i zdjęcia. Dodaj istniejącą wentylację, warunki przestrzenne oraz oczekiwany sposób sterowania, jeśli został już ustalony. Nie zaczynaj od numeru urządzenia wybranego w katalogu. Nazwa odciągu nie potwierdza, że przechwyci emisję w twoim układzie.
Serwis opisujący rozwiązania odciągowe dobierane do źródła emisji rozdziela różne stanowiska i wskazuje połączenie elementu przechwytującego z dalszym torem transportu oraz oczyszczania. To przydatny kontekst do rozmowy o zakresie. Nie jest jednak projektem dla konkretnej hali. Wymagania trzeba oprzeć na rozpoznaniu narażenia, procesu i aktualnych warunków technicznych.
Poproś o opis wariantów i ograniczeń. Jeśli proponowane rozwiązanie wymaga określonej pozycji ssawy, sprawdź, kto i jak będzie ją ustawiać. Jeżeli układ uruchamia się razem z maszyną, ustal zachowanie przy postoju i awarii. Jeżeli filtr lub pojemnik wymaga obsługi, zaplanuj bezpieczny dostęp oraz sposób postępowania z zebranym materiałem.
Uwzględnij eksploatację przed wyborem wariantu
Odciąg działa tylko wtedy, gdy jest używany w pozycji przewidzianej w projekcie i utrzymywany w wymaganym stanie. Przed zakupem rozpisz codzienną kontrolę, sprzątanie, okresowe przeglądy oraz odpowiedzialność za zgłoszenie spadku skuteczności. Nie twórz instrukcji niezależnie od dokumentacji producenta i projektu. Uzupełnij je o lokalne wskazanie osób, miejsca zapisów i tryb wyłączenia stanowiska.
Zapytaj wykonawcę o dostęp do filtrów, przewodów, punktów pomiarowych i elementów regulacyjnych. Układ, którego nie da się skontrolować bez demontażu połowy stanowiska, będzie zaniedbywany. Ustal części eksploatacyjne, sposób ich identyfikacji i wymagany zapas. Jeżeli serwis zewnętrzny ma reagować na awarie, zakres umowy oceniaj według zasad z poradnika o umowie serwisowej urządzeń.
Zmiana procesu może unieważnić wcześniejsze założenia. Inny materiał, wyższe tempo, większy detal lub przestawienie maszyny wymagają ponownej oceny. Wprowadź prostą zasadę: osoba zatwierdzająca zmianę technologii sprawdza także wpływ na odciąg. Dzięki temu urządzenie nie pozostaje formalnie „sprawne”, kiedy przestało odpowiadać rzeczywistemu źródłu.
Do codziennej kontroli wybierz wskaźniki możliwe do zauważenia bez zastępowania pomiarów: nieprawidłowa pozycja ramienia, uszkodzony przewód, komunikat urządzenia, nietypowy hałas lub widoczne nagromadzenie materiału. Instrukcja powinna określać reakcję, nie tylko listę objawów. Pracownik musi wiedzieć, kiedy zatrzymać zadanie, kogo zawiadomić i jak oznaczyć stanowisko, żeby kolejna zmiana nie uruchomiła go bez wyjaśnienia.
Ustal sposób sprzątania, który nie powoduje ponownego unoszenia zebranego pyłu lub rozlania zanieczyszczeń. Metoda zależy od procesu i oceny zagrożeń, dlatego powinna powstać razem z właściwymi specjalistami. Jeśli urządzenie ma pojemnik, zapisz moment opróżniania, bezpieczną kolejność i miejsce przekazania odpadu. Brak tego etapu sprawia, że problem przenosi się z produkcji do obsługi serwisowej.
Sprawdź, czy układ wpływa na inne stanowiska lub bilans powietrza w hali. Dodanie wydajnego wyciągu bez uwzględnienia całego obiektu może zmienić warunki poza miejscem inwestycji. To zagadnienie dla projektanta, lecz zamawiający powinien przekazać informacje o istniejących instalacjach, równoległej pracy maszyn i zmianach między sezonami. Nie ograniczaj wizji lokalnej do jednego stołu.
Przygotuj plan szkolenia dla operatora, utrzymania ruchu i osoby nadzorującej. Każda z nich potrzebuje innego zakresu: ustawienia elementu przechwytującego, codziennej kontroli, reakcji na alarm, dostępu serwisowego i odczytu dokumentacji. Potwierdź wykonanie zadaniem praktycznym, a nie samym podpisem pod listą obecności. Użytkownik powinien umieć rozpoznać stan wymagający zgłoszenia.
Zdefiniuj odbiór przez działanie na stanowisku
Odbiór nie powinien kończyć się na uruchomieniu wentylatora. Wcześniej ustal, jakie dokumenty, pomiary, nastawy, instrukcje i szkolenie mają zostać przekazane. Sprawdzenie przeprowadź podczas reprezentatywnej pracy, z właściwym materiałem i ustawieniem stanowiska. Wyniki powinny odnosić się do kryteriów zatwierdzonych w projekcie i obowiązujących wymagań, a nie do wrażenia, że „ciągnie mocno”.
Obserwuj również ergonomię. Czy operator może wykonać pełny cykl bez odsuwania elementu przechwytującego? Czy widzi narzędzie i ma dostęp do sterowania? Czy odciąg nie tworzy nowego miejsca uderzenia, potknięcia lub kolizji z transportem? Usterki organizacyjne należy zapisać przed podpisaniem odbioru, nawet jeśli część techniczna działa.
Po odbiorze zachowaj nastawy referencyjne, dokumentację powykonawczą i zdjęcia. Ustal termin pierwszej kontroli po okresie normalnej eksploatacji. Wykorzystaj zasady z materiału o odbiorze inwestycji technicznej, rozszerzając je o pracę stanowiska i utrzymanie właściwej pozycji elementu przechwytującego.
Przygotuj brief do wizji lokalnej i dalszych pomiarów
- Opisz każdy etap procesu, w którym pojawia się emisja.
- Zbierz informacje o materiałach, zagrożeniach i istniejących pomiarach.
- Narysuj stanowisko, ruch operatora, materiału i powietrza zakłócającego.
- Dołącz zdjęcia oraz krótkie nagrania wykonane zgodnie z zasadami firmy.
- Wskaż istniejącą wentylację, instalacje i ograniczenia przestrzeni.
- Opisz codzienną obsługę, czyszczenie i dostęp serwisowy.
- Poproś o kryteria odbioru, dokumentację i zasady reakcji na zmianę procesu.
Jeśli inwestycja jest łączona z wnioskiem o dofinansowanie, zachowaj oddzielnie dokumenty formalne i techniczne. Urządzenie może być wymienione w katalogu, ale nadal trzeba wykazać związek z konkretnym problemem i spełnić aktualne warunki programu. Przy zbieraniu materiału pomocny jest poradnik o danych do wniosku o dofinansowanie BHP.
Najlepszy brief nie wybiera odciągu za projektanta. Pokazuje źródło, zmienność procesu, ludzi, przestrzeń i warunki utrzymania. Dzięki temu rozmowa zaczyna się od problemu do przechwycenia, a nie od urządzenia szukającego zastosowania. W razie braku danych zaznacz lukę i zaplanuj pomiar lub obserwację przed zatwierdzeniem koncepcji.
Po kilku tygodniach normalnej pracy porównaj rzeczywiste ustawienia z dokumentacją odbiorową. Sprawdź, czy operatorzy nie odsuwają elementu, bo utrudnia manipulację, oraz czy obsługa filtrów przebiega zgodnie z planem. Powtarzające się obejście nie musi oznaczać złej woli. Może ujawniać wadę ergonomii albo instrukcji, którą trzeba rozwiązać z projektantem, zamiast tolerować.
Zapisuj każdą zmianę nastawy i powód jej wprowadzenia. Brak historii utrudnia diagnozę, gdy wynik się pogarsza. Jeśli ustawienia wymagają zabezpieczenia przed przypadkową regulacją, powinno to wynikać z projektu i zasad obsługi. Rejestr decyzji można prowadzić według prostych reguł z poradnika o dokumentowaniu decyzji w zespole.
